7月18日前十证券公司，荣耀X70全渠道正式开售，这款新机搭载了行业首创防弹衣架构、IP69K工业级防水与8300mAh第三代青海湖电池等七大旗舰技术，尤其在抗摔、防水、续航三大维度实现突破性升级。
新机还支持80W有线和无线快充，并配有80W超级快充充电套装，充电器延续家族式外观设计，同时兼顾了高功率和小巧机身，易于携带出行不累赘。下面我们就来看看这款充电器做工用料如何。
荣耀80W超级快充充电器外观

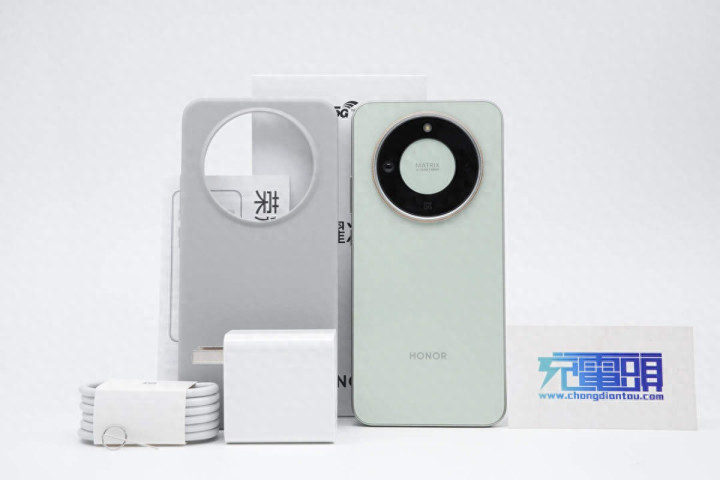

购买的新机包装内除荣耀X70外，还有80W充电套装、手机膜、卡针、手机壳以及使用手册。
充电器采用PC阻燃材质白色外壳，壳体表面高光亮面处理，整体风格简约。

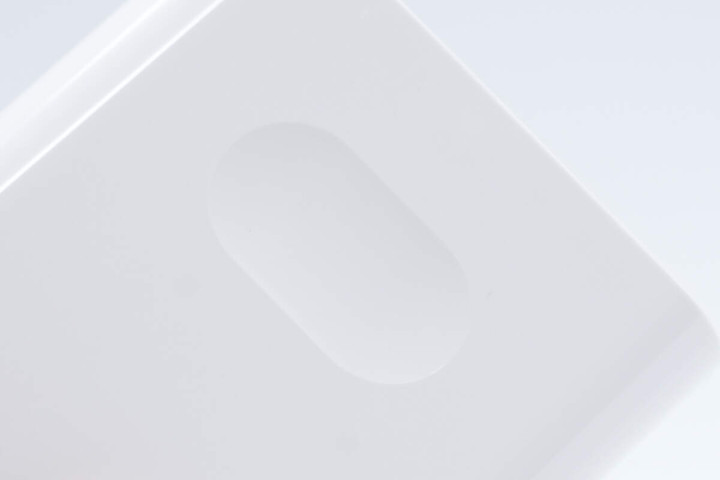

机身正背面设计有经典小凹面，方便用户插拔。

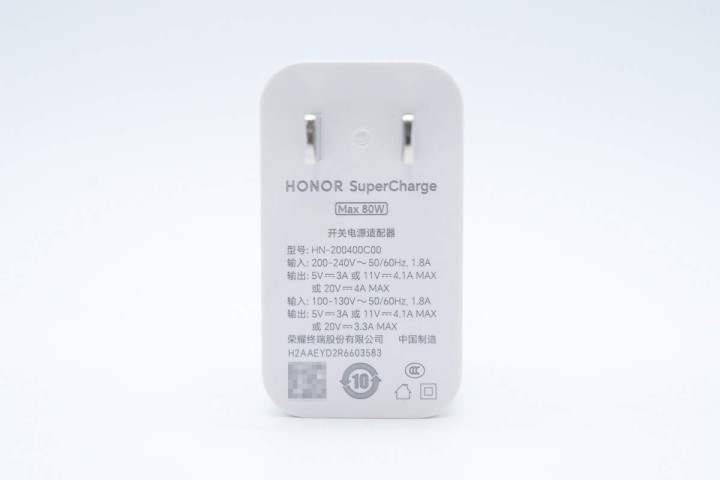

输入端外壳上印有充电器参数信息。

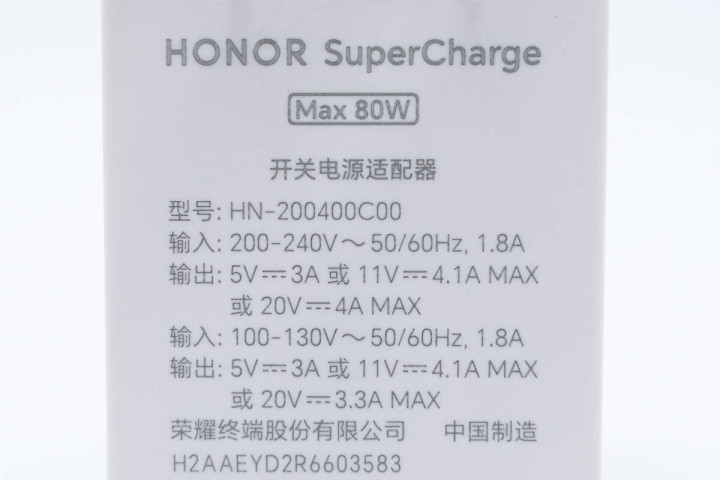

充电器参数特写：
型号：HN-200400C00
输入：200-240V~50/60Hz 1.8A
输出：5V3A、11V4.1A、20V4A MAX
输入：100-130V~50/60Hz 1.8A
输出：5V3A、11V4.1A、20V3.3A MAX
荣耀终端股份有限公司
充电器通过了CCC认证。

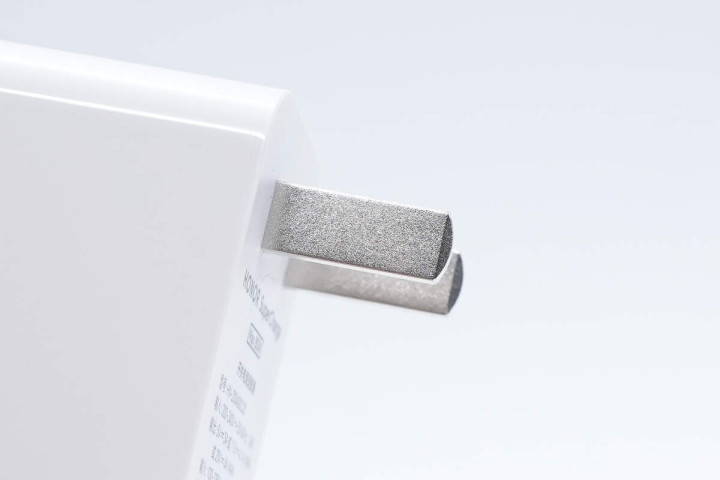

充电器配备固定式国标插脚，靠一侧布局方便插拔。

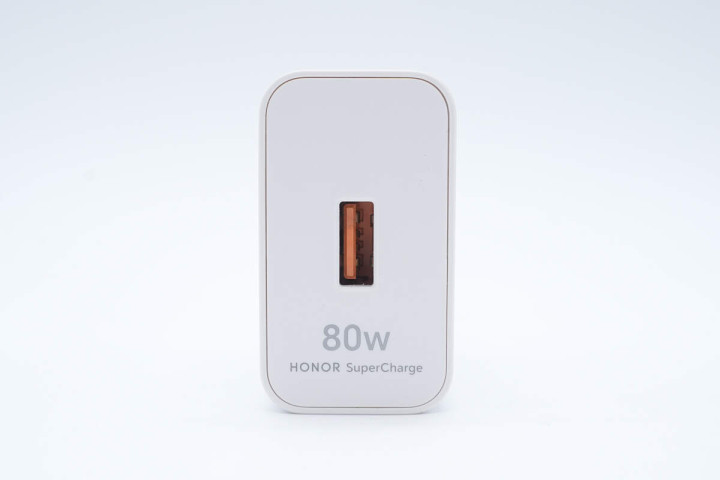

输出顶面居中布局USB-A接口，壳体上印有80W和HONOR SuperCharge。

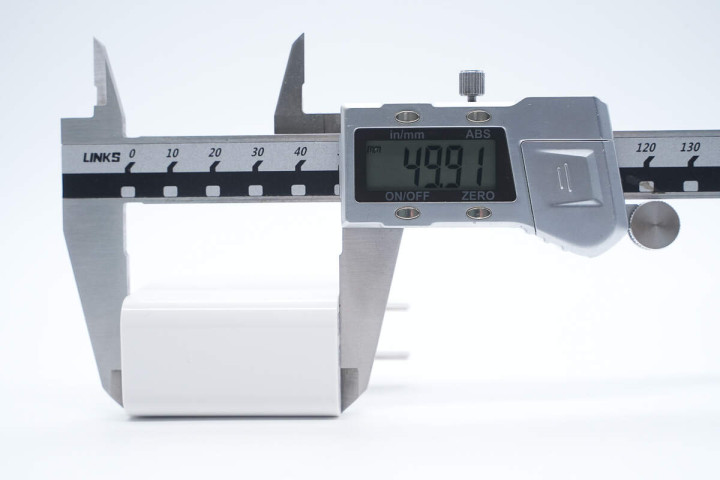

实测充电器机身长度为49.91mm。

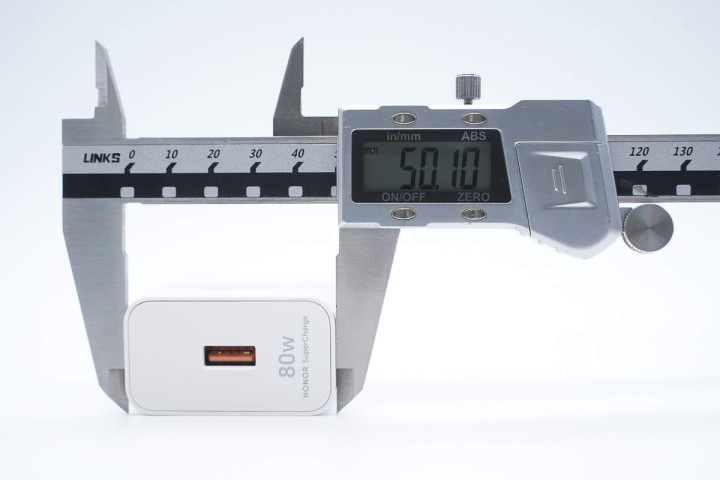

宽度为50.1mm。

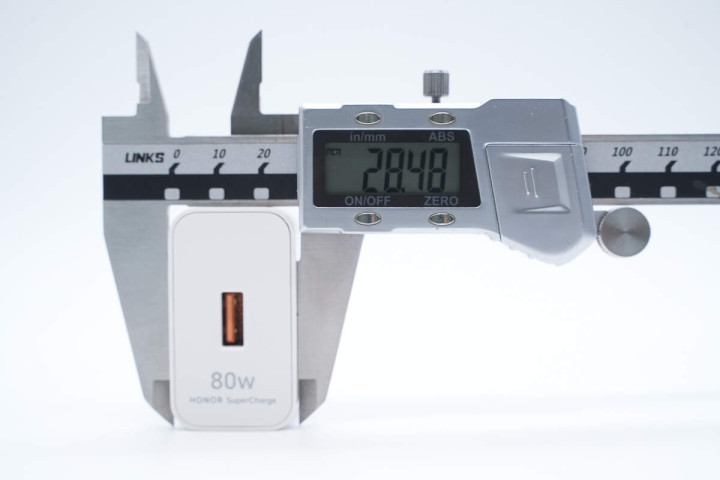

厚度为28.48mm。

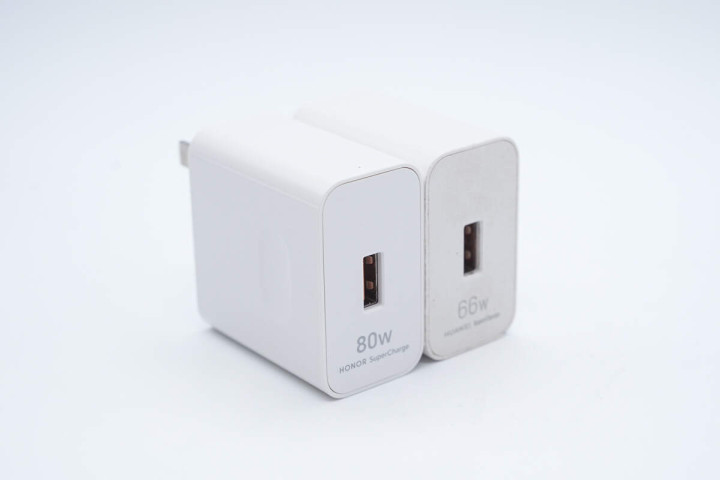

和荣耀66W超级快充充电器放在一起对比，两者大小相当。

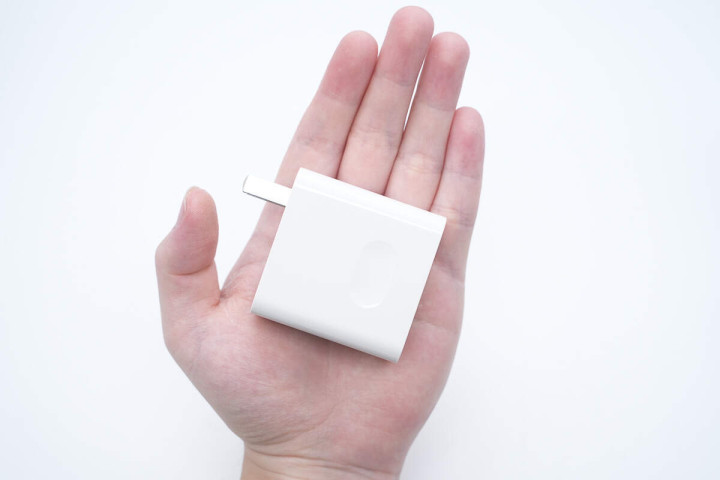

充电器拿在手上的大小直观感受。

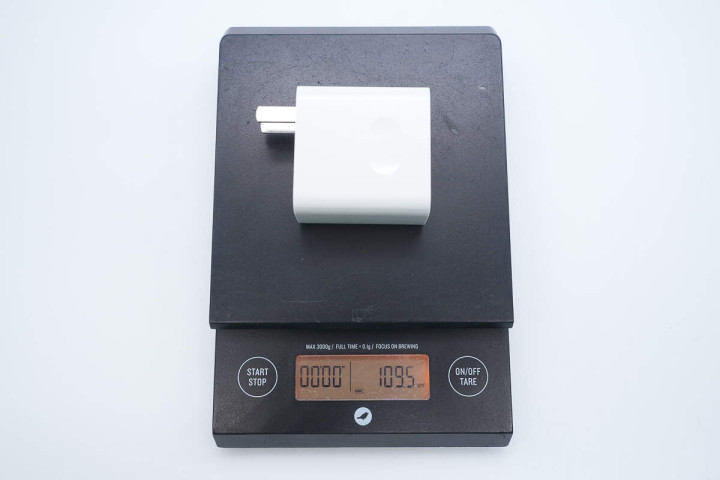

另外测得充电器重量约为110g。

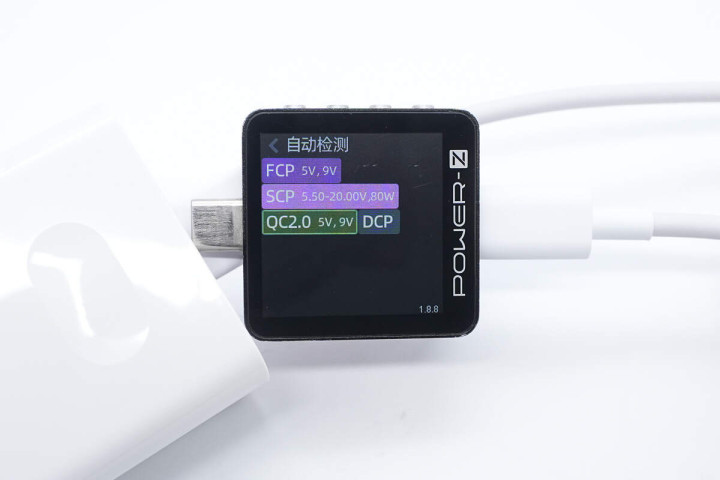

使用ChargerLAB POWER-Z KM003C测得USB-A口支持FCP、SCP、QC2.0、DCP充电协议。

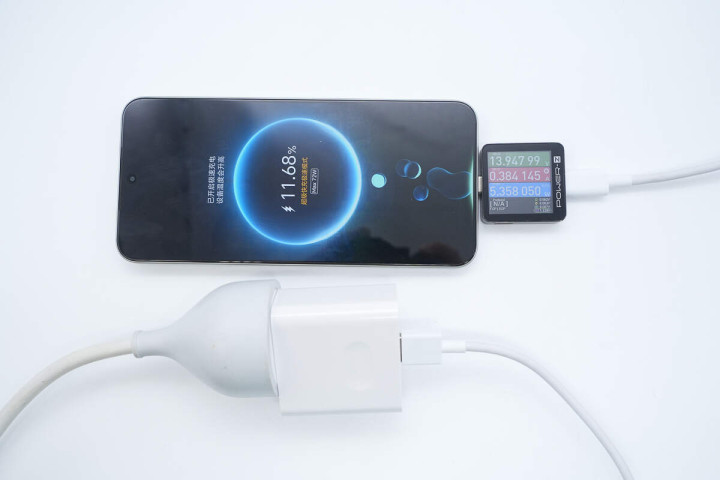

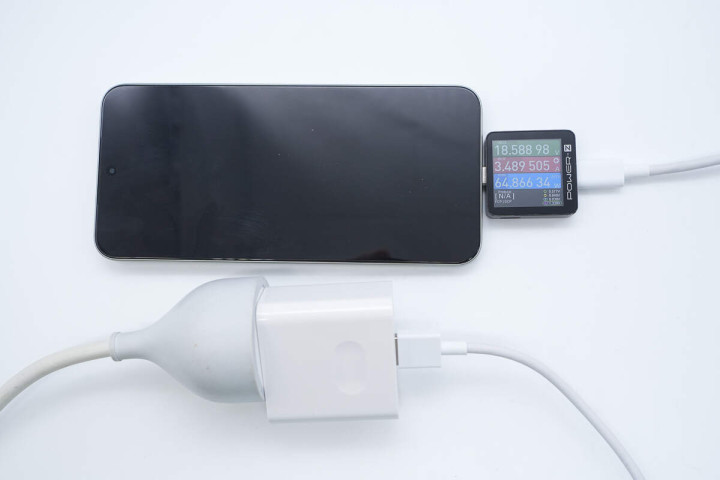

使用这款充电器给荣耀X70手机充电，成功开启超级快充极速模式。
当快充功率爬升到稳定状态时，测得功率约为64.87W
荣耀80W超级快充充电器拆解

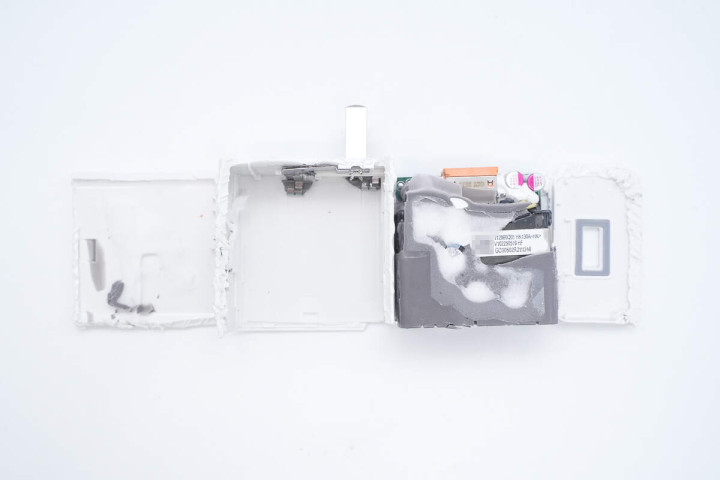

切割开充电器外壳取出PCBA模块。

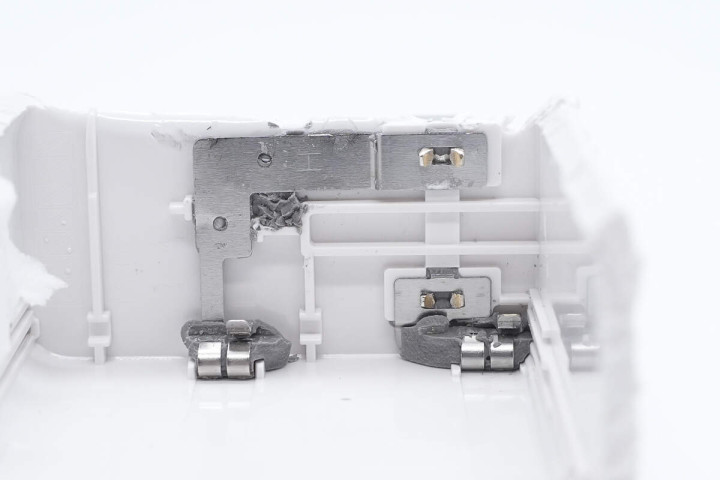

输入端为接触式通电设计，插脚与金属弹片压接。

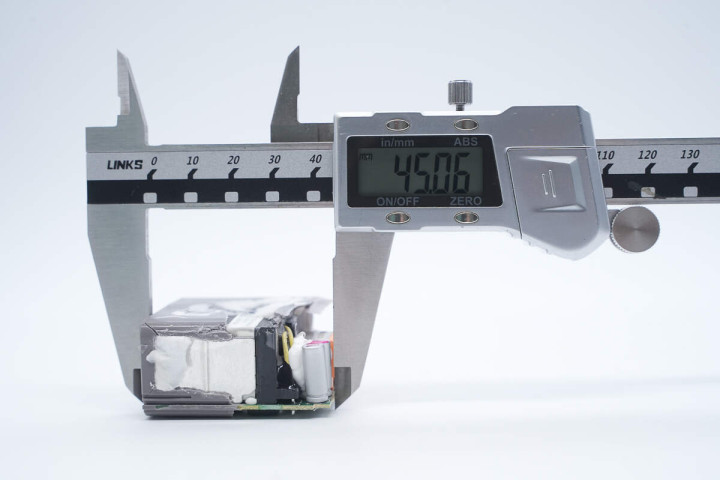

测得PCBA模块长度为45.06mm。

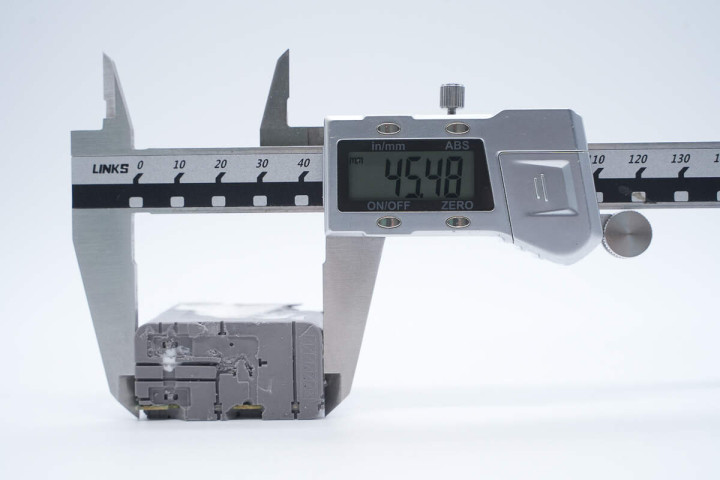

宽度为45.48mm。

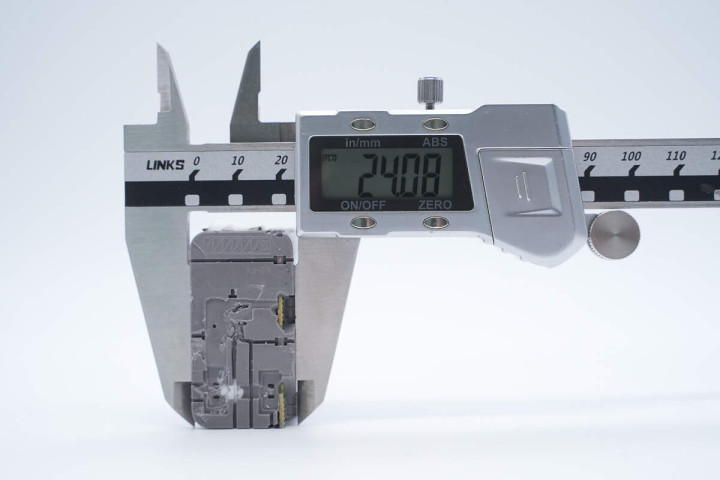

厚度为24.08mm。

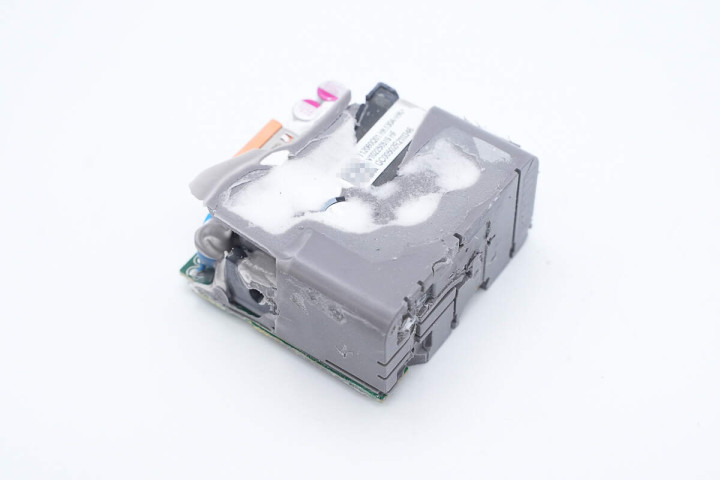

PCBA模块灌胶提升整体耐候性和散热性能。
模块正面布局延时保险丝、整流桥、高压滤波电解电容、初级开关管、变压器、输出滤波固态电容等器件，整体布局紧凑。

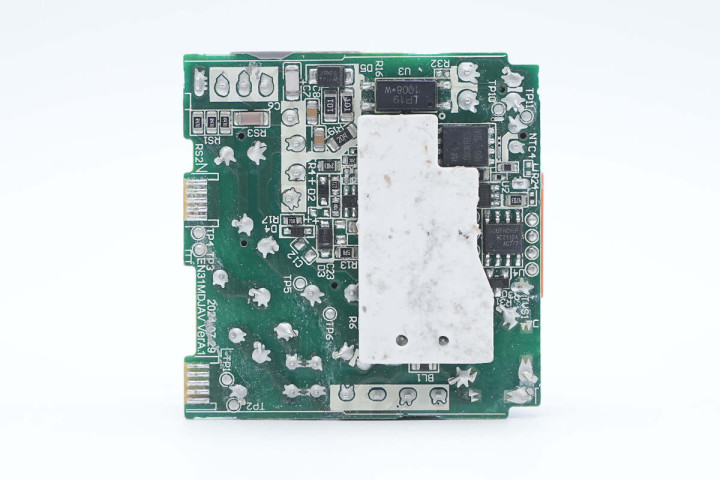

板子背面的初次级间镂空用于放置白色塑料板。

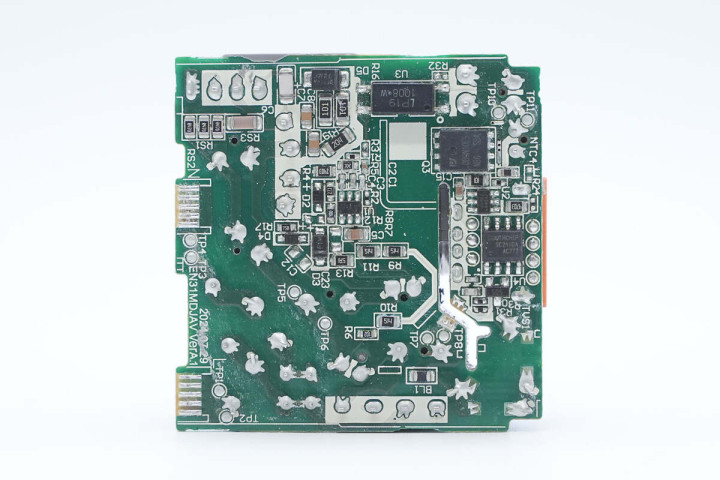

去掉隔离板，主版背面还设有主控芯片、光耦、同步整流控制器、同步整流管以及协议芯片。

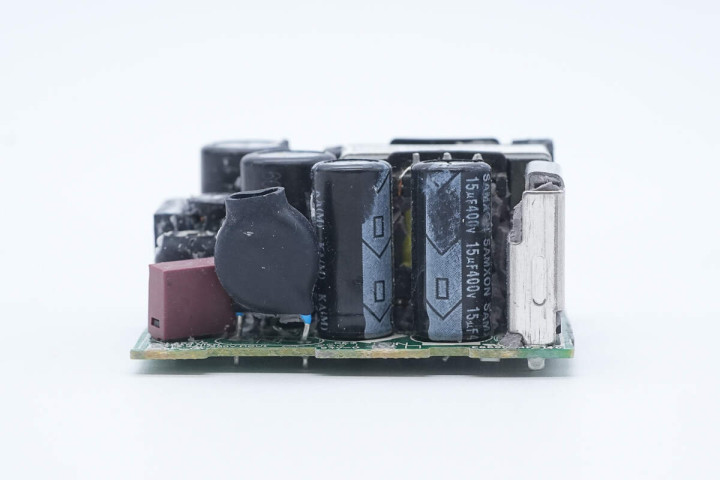

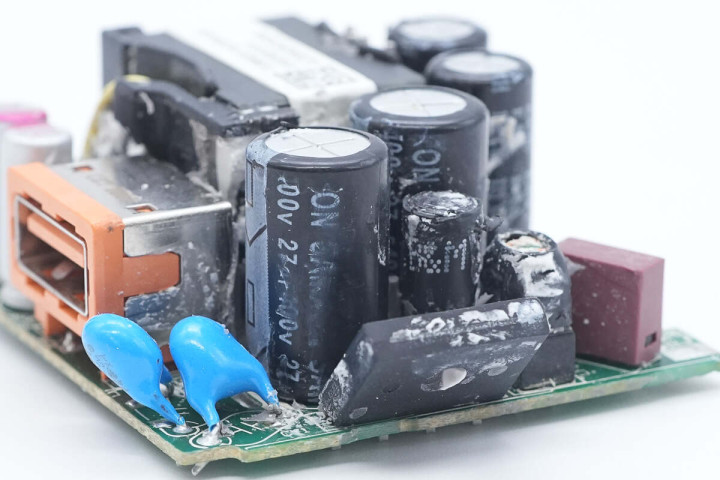

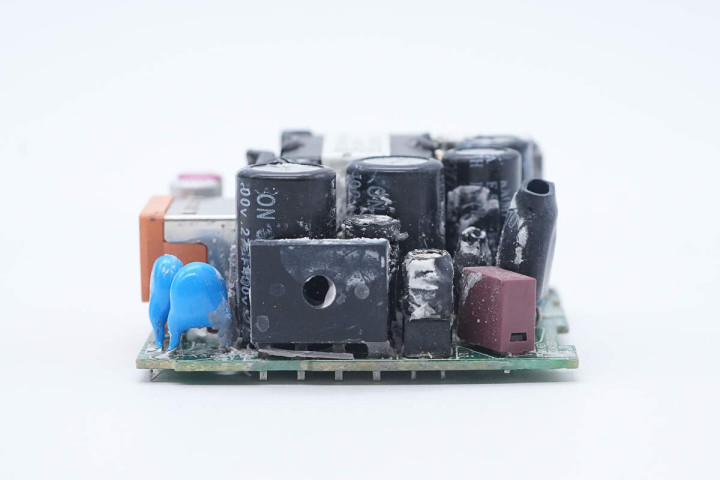

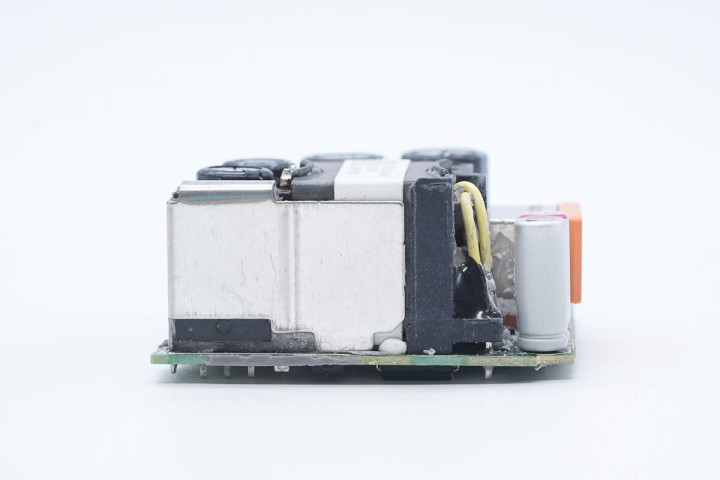

模块侧面设有延时保险丝、NTC热敏电阻、共模电感、整流桥、工字电感以及高压滤波电解电容。
前端设有压敏电阻、高压滤波电解电容以及初级开关管，压敏电阻外套热缩管绝缘。

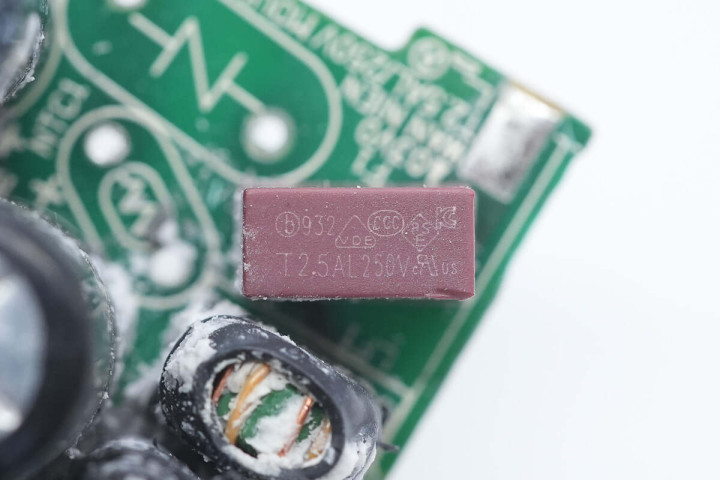

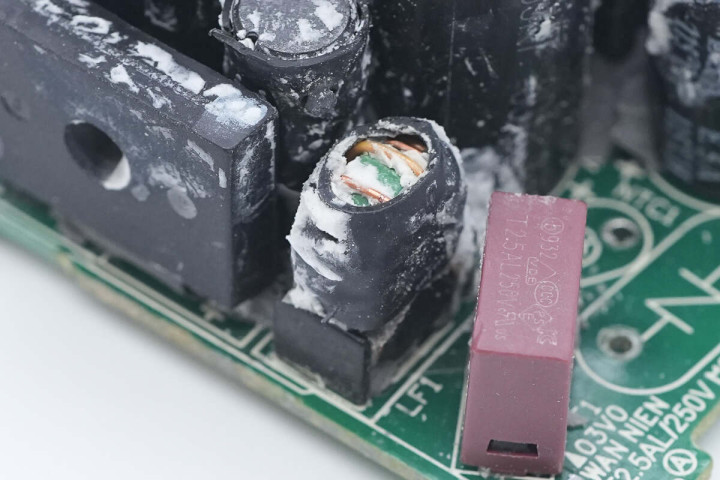

延时保险丝来自贝特电子，出料号932，规格为2.5A 250V。
NTC热敏电阻外套热缩管绝缘保护。

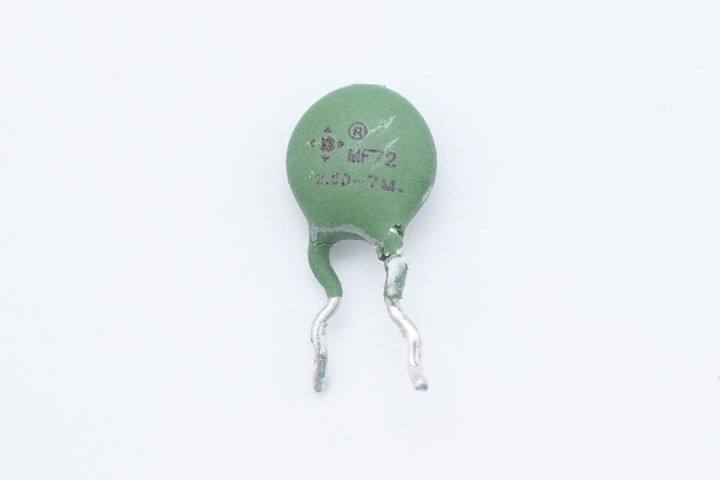

NTC热敏电阻来自松田电子，用于抑制上电浪涌电流。

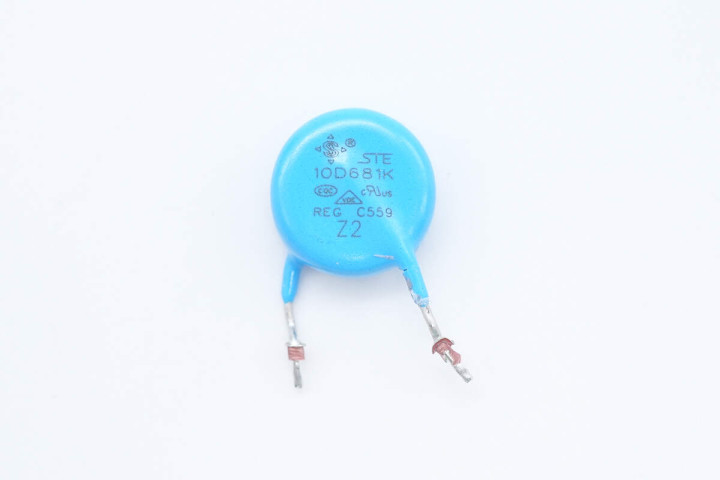

10D681K压敏电阻也是来自松田电子，用于输入过压保护。
共模电感用于滤除EMI干扰，双线绕制并外套热缩管绝缘保护。

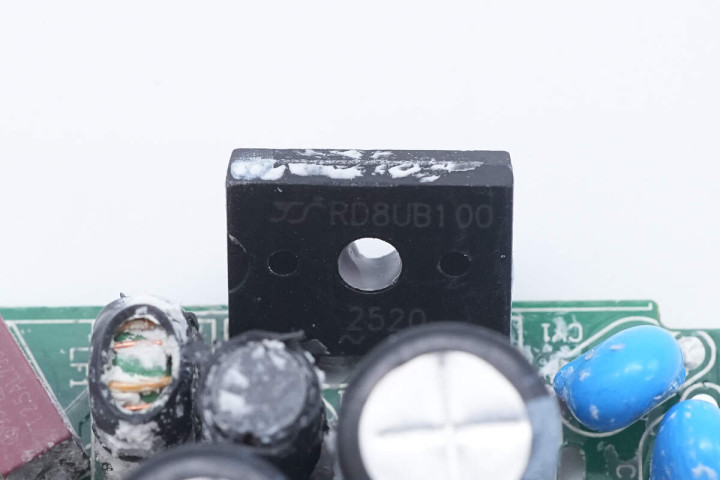

整流桥来自YJ扬杰，型号RD8UB100，规格为8A 1000V，采用D3K封装。

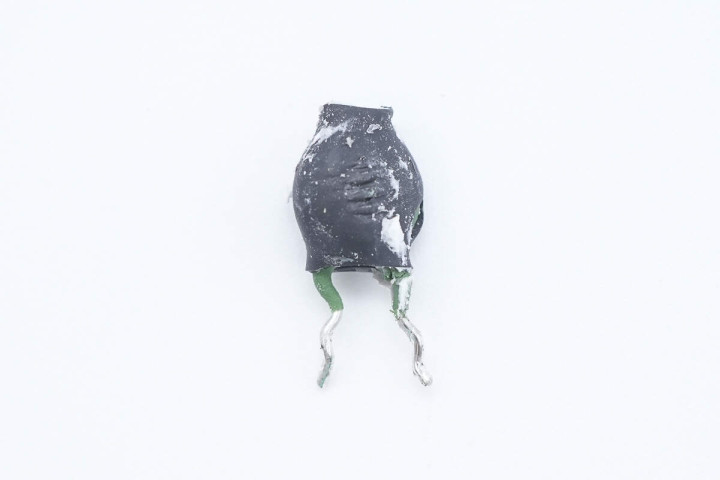

工字滤波电感外套热缩管绝缘保护。

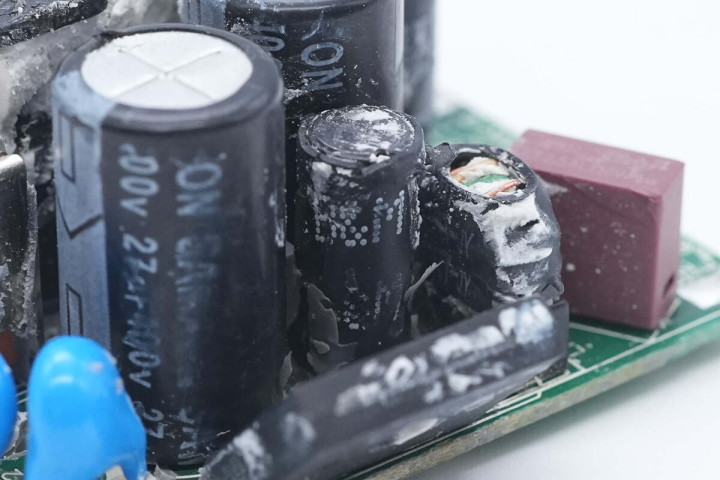

高压滤波电解电容来自SAMXON万裕，其中两颗规格为400V27μF。

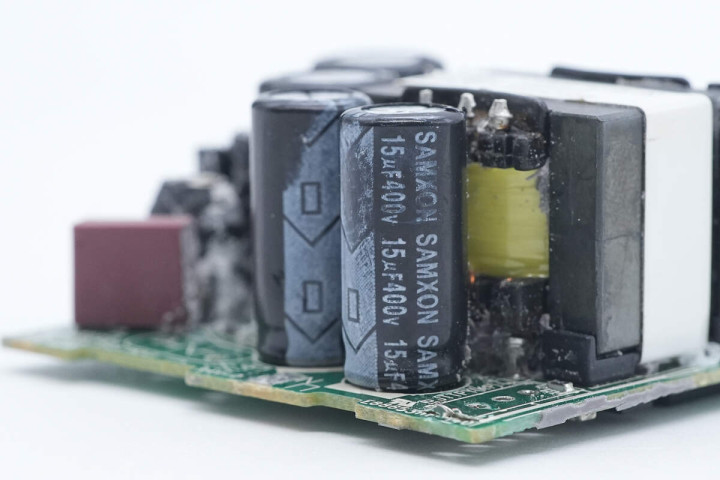

另外两颗规格为400V15μF。
另一侧设有初级开关管以及变压器，初级开关管配有专门的散热片帮助散热，变压器外套塑料壳加固保护。

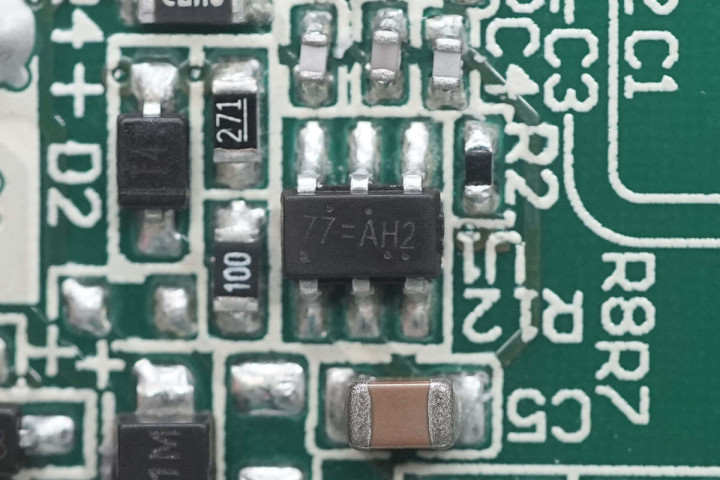

初级主控芯片特写，丝印77=AH2。

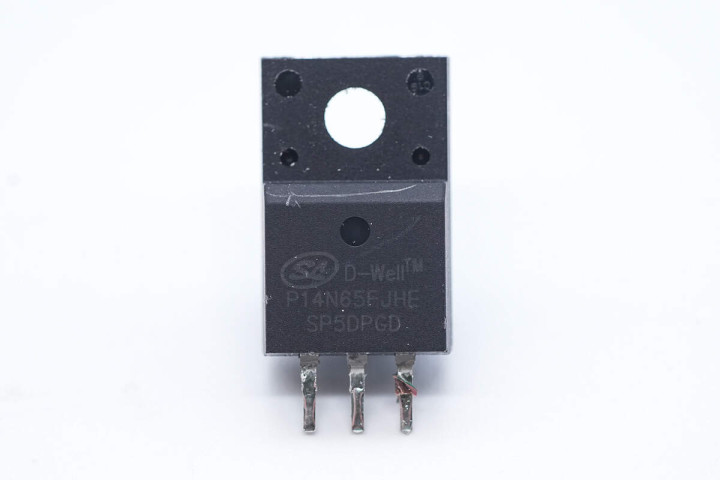

初级开关MOS管采用士兰微电子的SVSP14N65FJHE2，D-Well系列超级结高压MOSFET，耐压650V，导阻0.26Ω，采用TO-220FJH-3L封装。

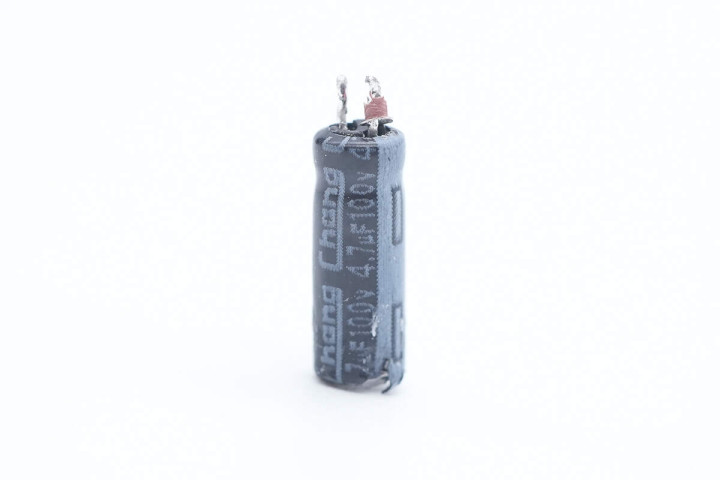

主控芯片供电电容规格为100V4.7μF。

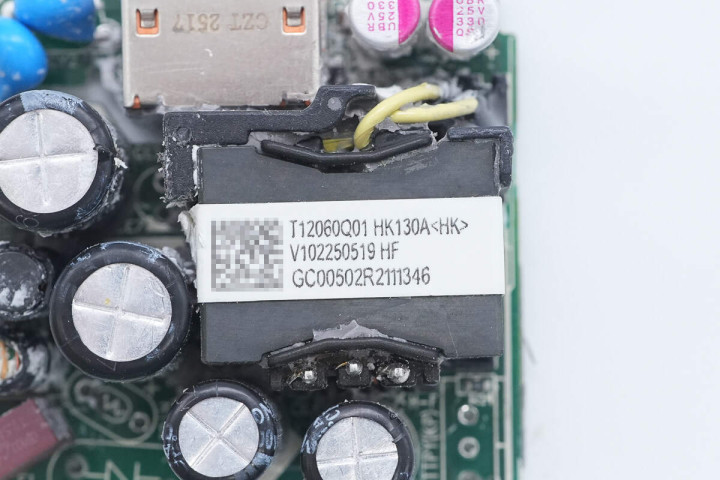

变压器特写。

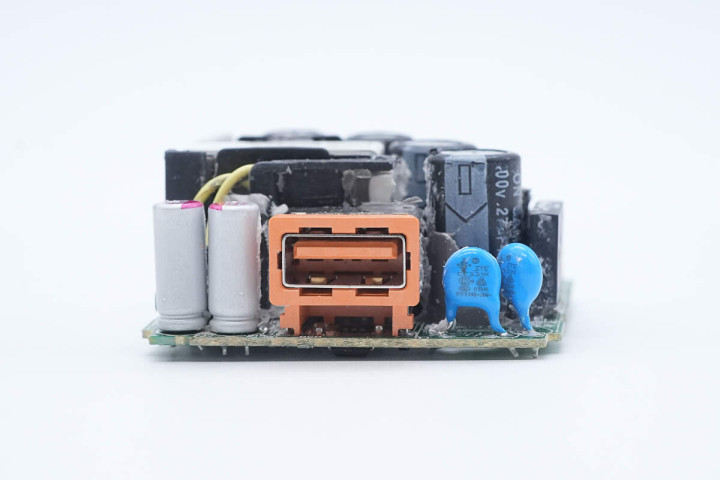

输出端两侧设有蓝色Y电容和滤波固态电容，接口母座外套塑料壳加固保护。

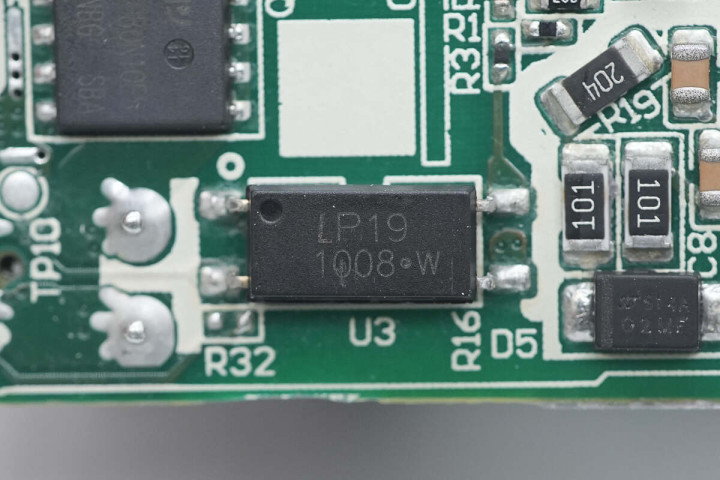

1008光耦特写，用于输出电压反馈。

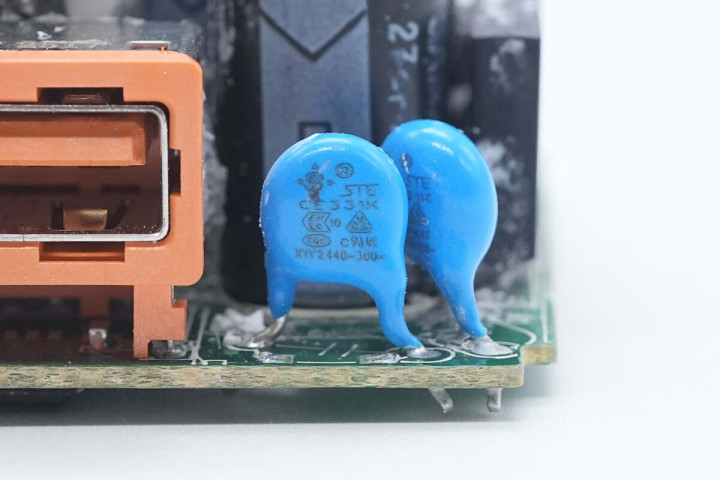

两颗蓝色Y电容来自STE松田电子。

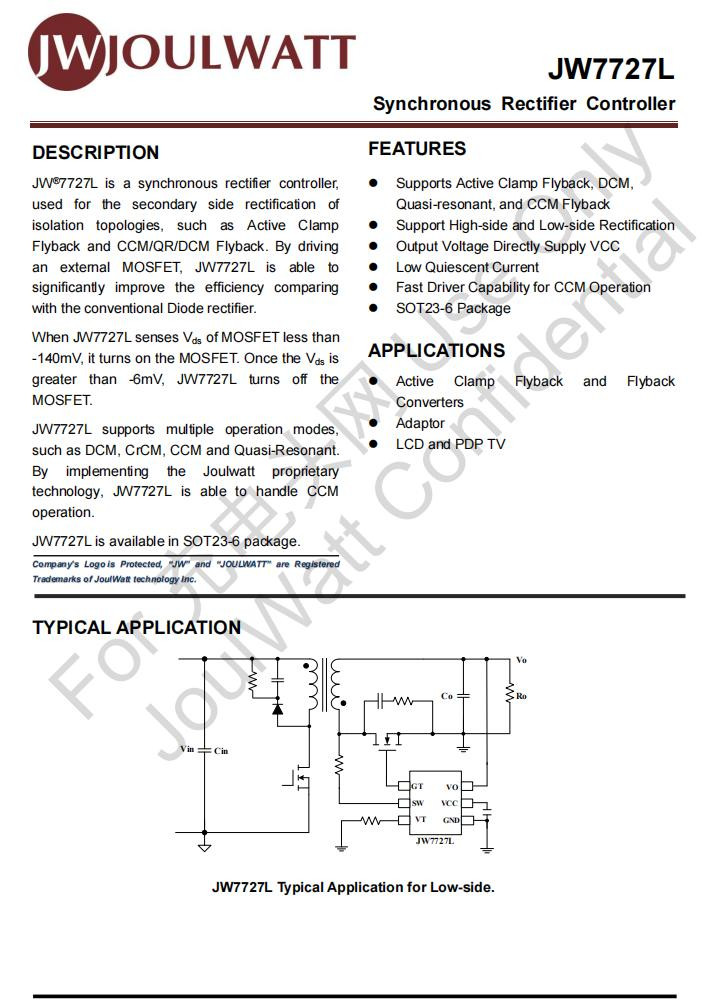

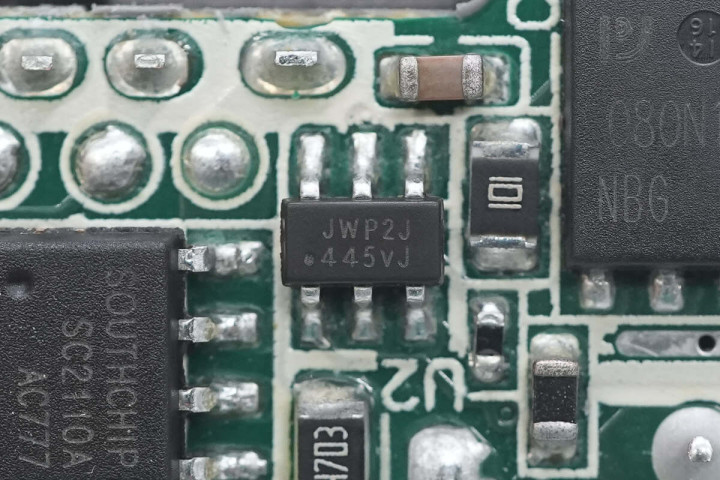

同步整流控制器来自杰华特，丝印JWP2J，实际型号为JW7727L，专用于ACF以及CCM/QR/DCM隔离式拓扑结构的次级侧整流。器件通过驱动外部MOSFET，较传统二极管整流方案能显著提升系统效率。
当JW7727L检测到MOSFET的漏源电压低于-140mV时，将立即导通MOSFET；而当Vds高于-6mV时，则自动关断MOSFET。此控制器支持DCM/CrCM/CCM及准谐振模式多种工作模式，采用杰华特专有技术实现对CCM模式的高效控制。采用SOT23-6封装。

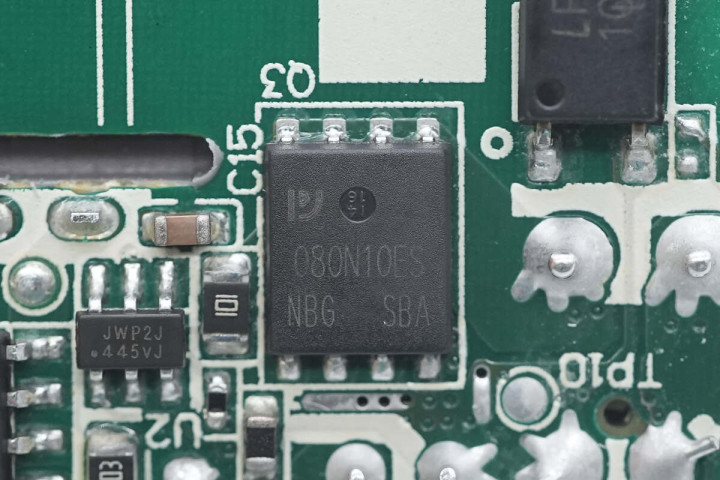

同步整流管来自平伟，型号PW080N10ES，NMOS，耐压100V，导阻6.5mΩ，采用DFN5*6封装。

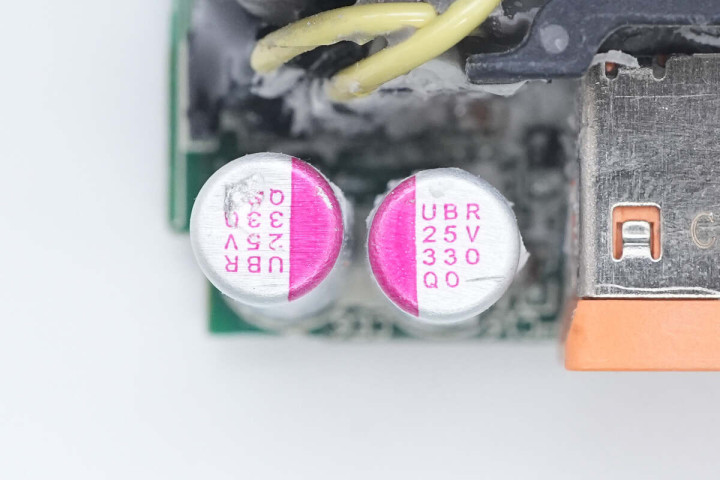

两颗输出滤波固态电容规格均为25V330μF。

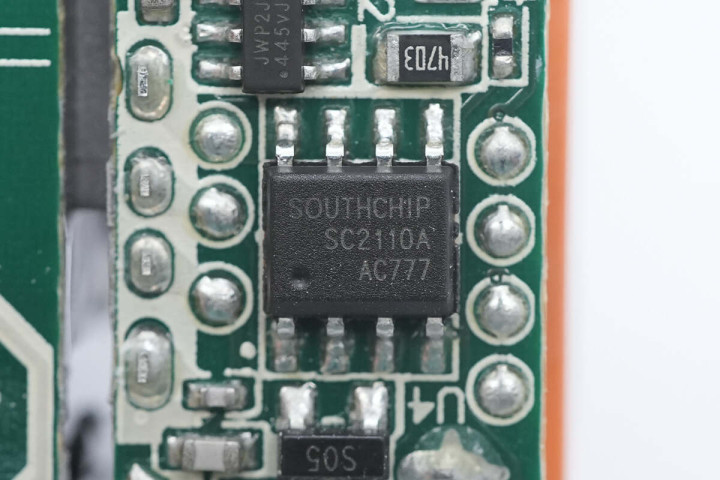

协议芯片采用南芯科技SC2110A，属定制型号。

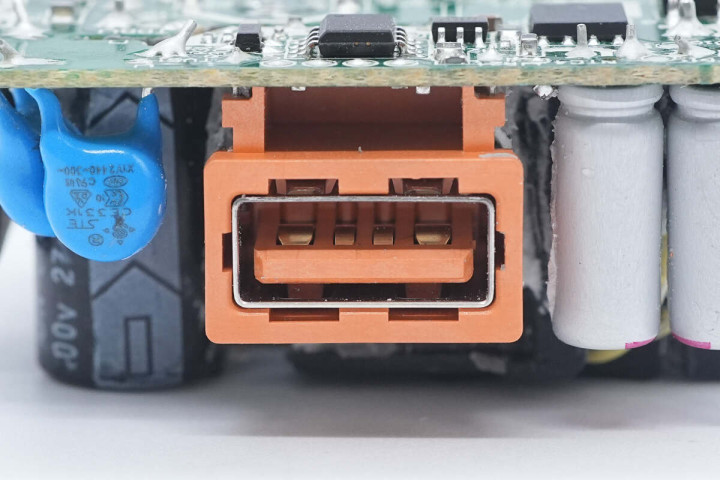

USB-A接口母座特写。

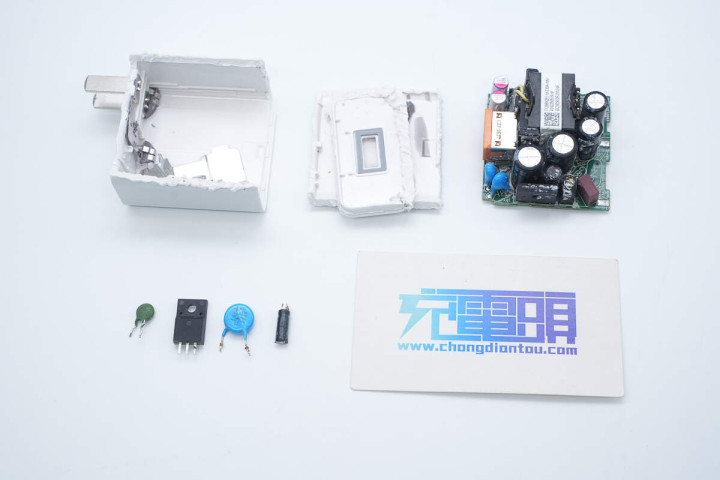

全部拆解一览，来张全家福。
充电头网拆解总结

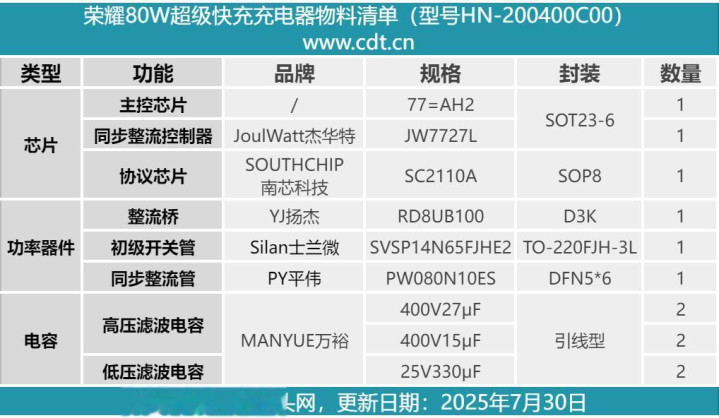

最后附上荣耀80W超级快充充电器核心器件清单，方便大家查阅。
荣耀80W超级快充充电器采用高放火等级材料外壳，内部模块部分灌胶均热设计，原装品质安全可靠。充电器支持荣耀80W超级快充，并支持智能温控，充电更加稳定，满足荣耀X70新机的日常快充需求。
充电头网通过拆解了解到前十证券公司，荣耀80W充电器采用了QR反激电源方案设计，其中同步整流控制器采用杰华特JW7727L，搭配士兰微和平伟的功率器件，同时采用南芯科技定制协议芯片SC2110A控制输出。滤波电容由知名品牌万裕提供。充电器内部用料和做工都很不错。
